產品名稱：光學貫通器轉接盤OP-01

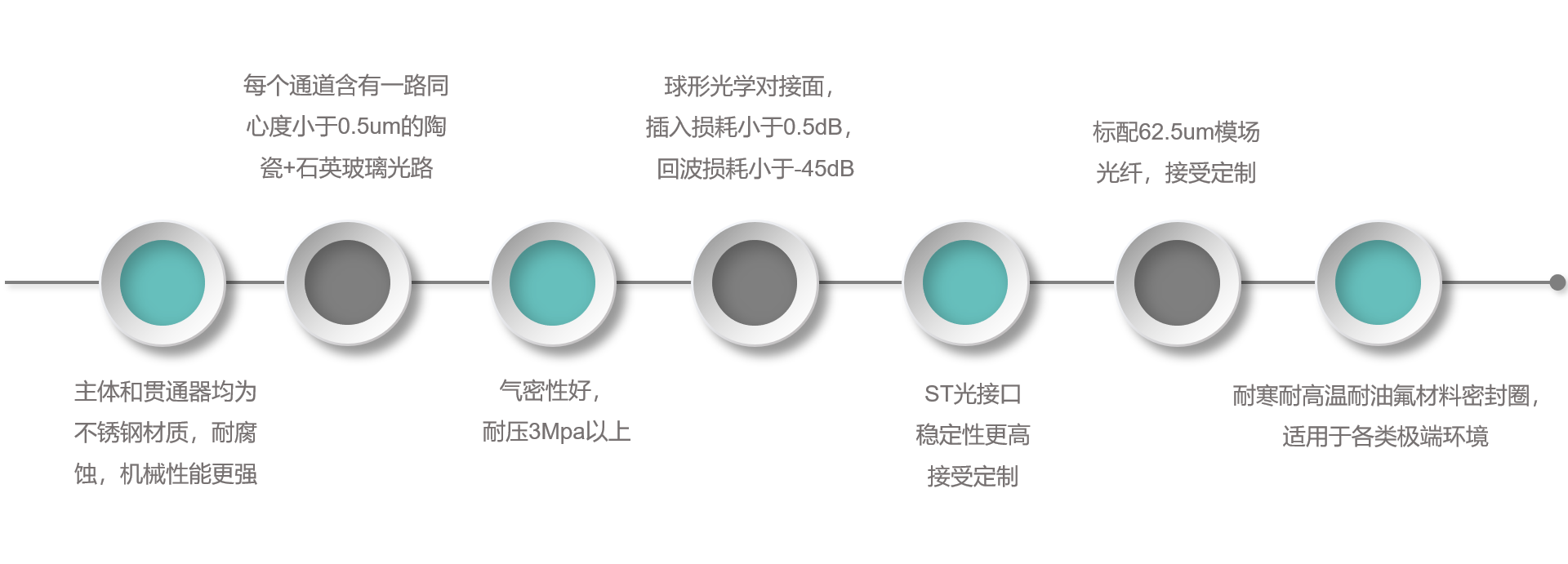

產品特點：全不銹鋼材質，插入/回波損耗小4至16通道可選，氣密性好，適用于極端環境
正品保障
量身定制
多年行業沉淀光學貫通器轉接盤是一個光學結構件，用以貫通密閉腔體內外的光路，能在完成密閉腔體抗壓密封的同時確保腔體內外的雙向無損光通信。
光學貫通器轉接盤是一個光學結構件，用以貫通密閉腔體內外的光路，能在完成密閉腔體抗壓密封的同時確保腔體內外的雙向無損光通信。

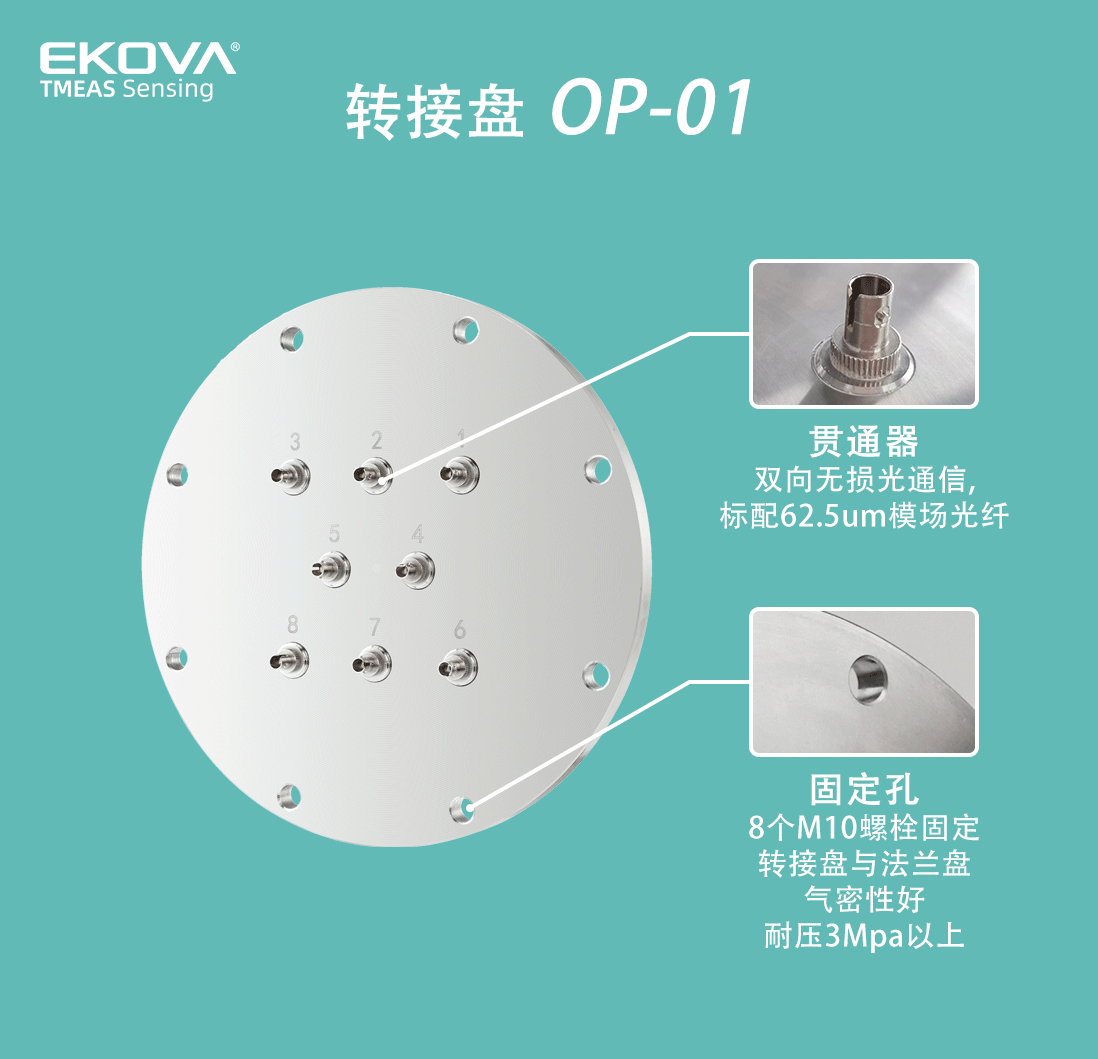

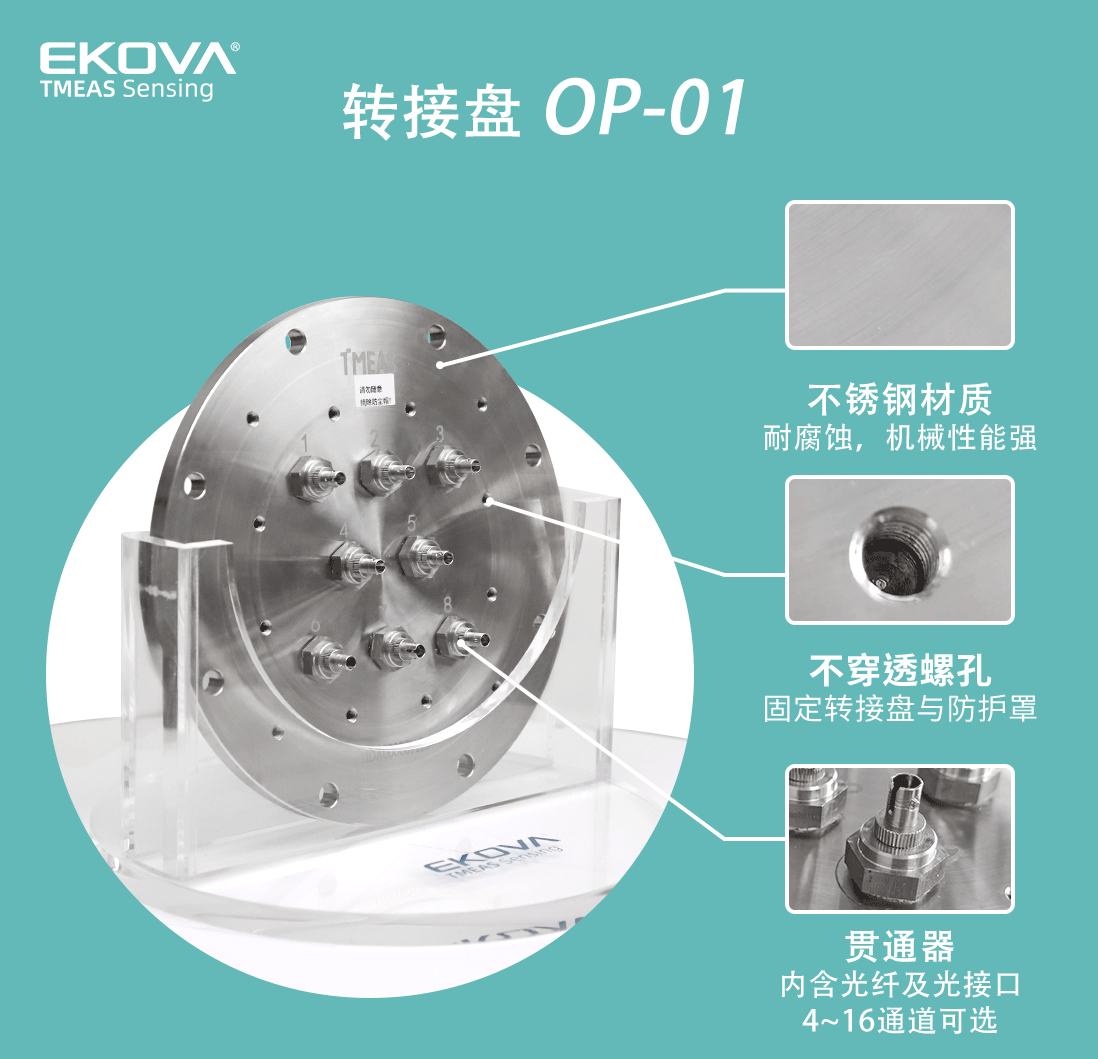

轉接盤主體表面平整、平行度高，外圓帶有8個均分11毫米直徑的固定孔，配合密封圈使用螺栓將其固定在主體或法蘭盤上完成高氣密性密封，每個轉接盤出廠前都做了3Mpa以上的氮氣耐壓測試，帶有相應的測試報告。單個貫通盤可選擇4~16個光通道，每個通道帶有一個獨立的光學貫通結構——貫通器，貫通器內含陶瓷插針、石英玻璃光纖及光接口，所有組件使用高溫環氧膠永久精密地固定在一起，最后使用專用螺紋膠將帶有NPT螺紋的貫通器固定在轉接盤上。
規格參數
環境溫度范圍 | -40℃~200℃ |
耐壓 | >3Mpa |
材質 | 304不銹鋼 |
光纖連接器類型 | ST（接受定制） |
插入損耗 | ＜0.5dB/通道 |
回波損耗 | ＜-45dB/通道 |
光纖類型 | 62.5um模場 |
通道數 | 4~16 |
固定孔尺寸 | 8*?11mm |
外形尺寸 | ?254mm*51.3mm |
防塵帽耐溫 | -60℃-200℃ |
密封圈材質 | 氟材料 |
密封圈線徑 | 4.0mm |
配件 | 貫通器主體*1，4.0mm密封圈*1，M10不銹鋼螺栓*8 |

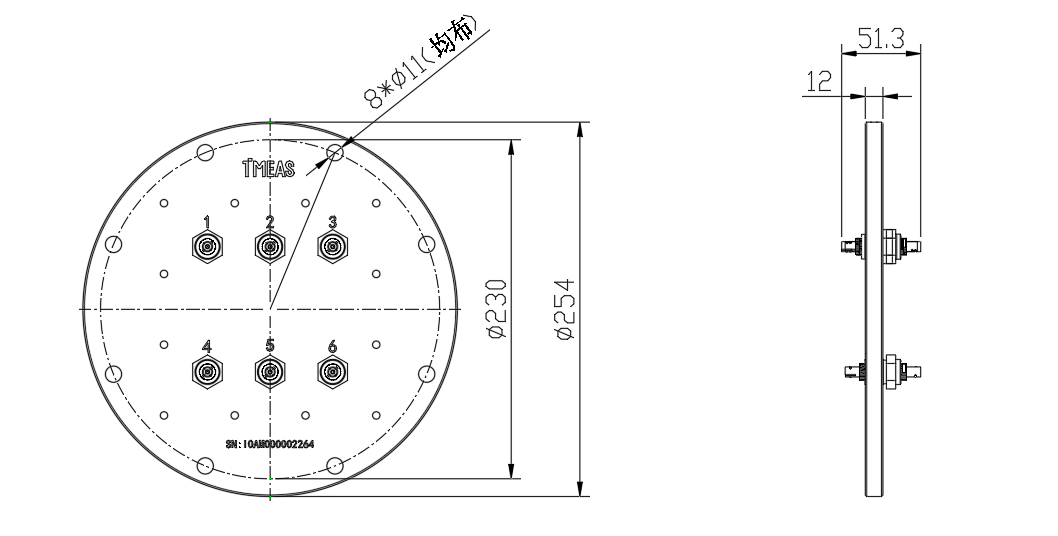

外形結構
選型說明
● 油浸變壓器光纖溫度在線監測。
● GIS氣體絕緣開關柜。
● 氣體絕緣封閉母線槽。
